  【太平洋汽车网 技术频道】随着新一代揽胜极光的诞生,捷豹路虎中国工厂的受关注程度再一次提升,因为这一座工厂(二期)刚刚建成一年,而“工厂越新越先进”这个定律放诸四海而皆准。

  笔者曾走访过斯图加特保时捷工厂、大连日产工厂、合肥江淮工厂、德累斯顿大众玻璃工厂等等,当然还包括这一座位于苏州(地级)常熟(县级)的捷豹路虎中国工厂。最大的感悟是建设在中国的汽车工厂普遍拥有更高的自动化率,更先进的信息化系统,更严格的员工管理(在海外工会过于强大),而这一切都导向了“更优质的国产化产品”。在捷豹路虎这个案例之上实情如何?且看下文。

极光绽放之处 捷豹路虎常熟工厂参观记事

工厂简介

  作为国内首家中英合资的豪华品牌汽车企业,奇瑞捷豹路虎汽车有限公司拥有捷豹路虎品牌全球体系当中最先进最完善的制造体系。

  笔者整理了一份捷豹路虎全球研发与制造机构列表,供参考:

捷豹路虎全球研发与制造机构一览
 类别机构驻地机构专称职能
研发中心英格兰沃克里郡Gaydon
盖顿
以前是皇家空军轰炸机基地,目前是
捷豹路虎总部,负责新车设计研发
和行政/财务/市场等部门。
英格兰考文垂市 Whitley
惠特利
 捷豹路虎前总部,此前是飞机
与导弹生产基地,目前负责捷豹
的设计与研发。
 英格兰考文垂市 University of Warwick
考文垂华威大学
英国“国家汽车创
新中心”的合作伙伴。
制造基地英格兰伯明翰Castle Bromwich
布罗姆维奇
二战“喷火式战机”功勋工厂,
目前生产捷豹XE、XF、XJ、F-Type。
 英格兰默西赛德郡Halewood
哈利伍德
前福特工厂,目前生产
路虎发现神行、揽胜极光。
 英格兰西米德兰兹郡Solihull
索利霍尔
 二战航空发动机工厂,目前生产
路虎揽胜、揽胜运动版、星脉、
F-Pace与捷豹XE、F-Pace。
印度浦那Pune
浦那
目前生产捷豹XF、XJ
与路虎揽胜极光。
 中国常熟Chery JLR
奇瑞捷豹路虎
目前生产捷豹XEL、XFL、E-Pace
与路虎揽胜极光、发现神行。
 巴西伊塔蒂亚亚Itatiaia
伊塔蒂亚亚
目前生产路虎揽胜
极光、发现神行。
 斯洛伐克​尼特拉Nitra
尼特拉
 目前生产路虎发现。
SVO基地 英格兰沃克里郡Ryton-on-Dunsmore 二战航空发动机功勋工厂,目前
负责捷豹路虎SVO性能车型研发。
发动机工厂 英格兰斯塔福德郡Wolverhampton
伍尔弗汉普顿
2014年10月由英女王亲自揭幕
的发动机工厂,目前生产捷豹
路虎Ingenium系列模块化汽柴油机。
  中国常熟Chery JLR
奇瑞捷豹路虎
 目前生产捷豹路虎Ingenium
系列模块化汽油机。
软件工厂爱尔兰斯塔福德郡Shannon
香农
软件研发,包括
自动驾驶研发中心。
合作伙伴奥地利格拉茨Magna Steyr
麦格纳斯泰尔
目前负责生产捷豹E-Pace(2017年起)
与I-Pace(2018年起)。

  奇瑞捷豹路虎常熟工厂是捷豹路虎英国本土以外的首座整车制造工厂,工厂占地面积约81万平方米,一期于2014年10月21日开业并正式投产,一期设计年产能13万辆,二期新增年产能7万辆。

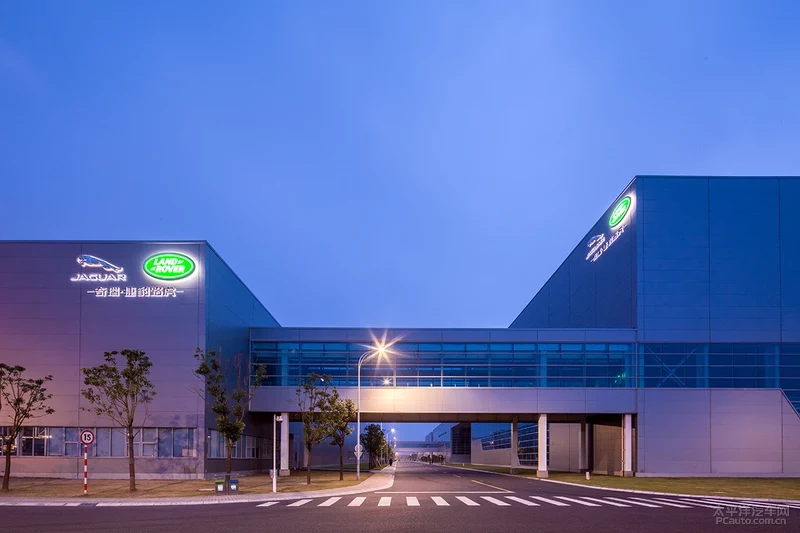

极光绽放之处 捷豹路虎常熟工厂参观记事 常熟工厂航拍

  奇瑞捷豹路虎常熟工厂在能源、环保方面卓有贡献,其精益体系在公司内部及供应层面均予以严格贯彻执行。奇瑞捷豹路虎拥有领先的项目投产体系,四大工艺车间(冲/焊/涂/总)采用先进高效的设备和技术。

极光绽放之处 捷豹路虎常熟工厂参观记事 员工办公室一隅:精益实施手册

  奇瑞捷豹路虎现已建成独立自主的整车开发能力,凭借完善的运营管理体系优势、全球统一的质量标准及流程,确保向中国客户交付质量顶级的产品。我们编辑部同事们常拿捷豹路虎的质量来开玩笑,现在编辑部的新金句是:“捷豹路虎国产之后,质量变好了很多。”

极光绽放之处 捷豹路虎常熟工厂参观记事

  这不是段子,而是真实情况。因为捷豹路虎在英格兰的多数工厂都是二战期间的军工厂,虽然经过了数十年的现代化改造,但总不如“由零到一”重新盖一座现代化工厂来得彻底。

  奇瑞捷豹路虎常熟工厂率先应用工业互联网,建成覆盖研发、制造、物流、财务、采购、销售及售后的SAP 系统。从开发及验证、供应链管理、制造到售后,皆运用成熟的系统保证产品质量。

极光绽放之处 捷豹路虎常熟工厂参观记事

  这,就是新一代揽胜极光的诞生之地。

冲压车间

  奇瑞捷豹路虎常熟工厂冲压车间的自动化率高达90%,属于全球领先水平。

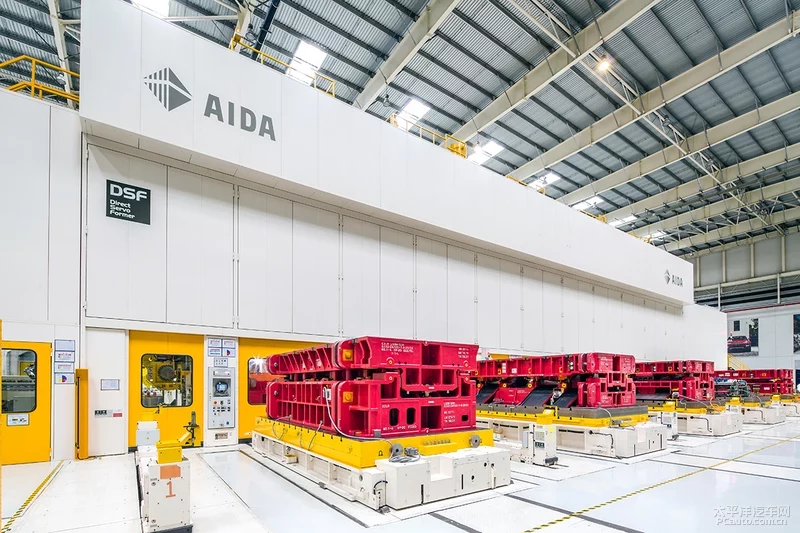

  冲压车间拥有世界上最先进的伺服压机线,可达20SPM(每3秒出1个件),同时拥有国内最快的机械压机线,可达15SPM(每4秒钟生产一个成品)。

极光绽放之处 捷豹路虎常熟工厂参观记事

  通过全自动化操作,换模仅需3分钟,再加上7分钟质量检查,整个生产线从停线换模到继续运行只需要10分钟。

焊装车间

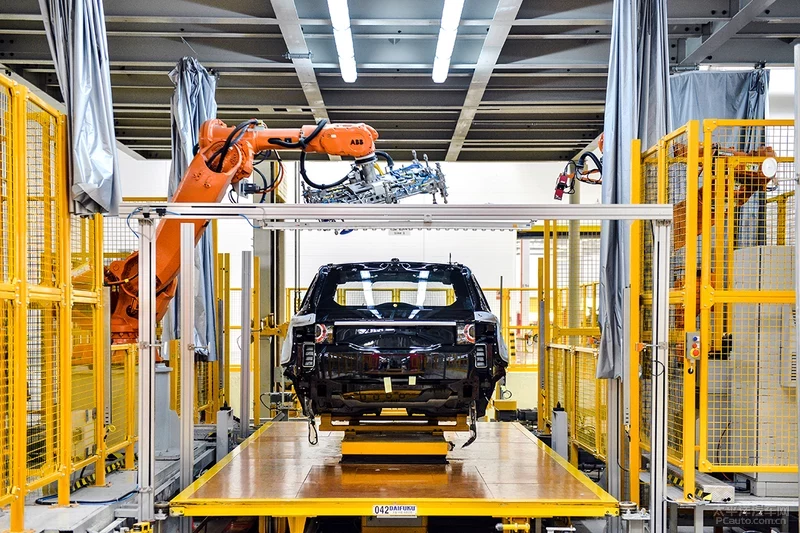

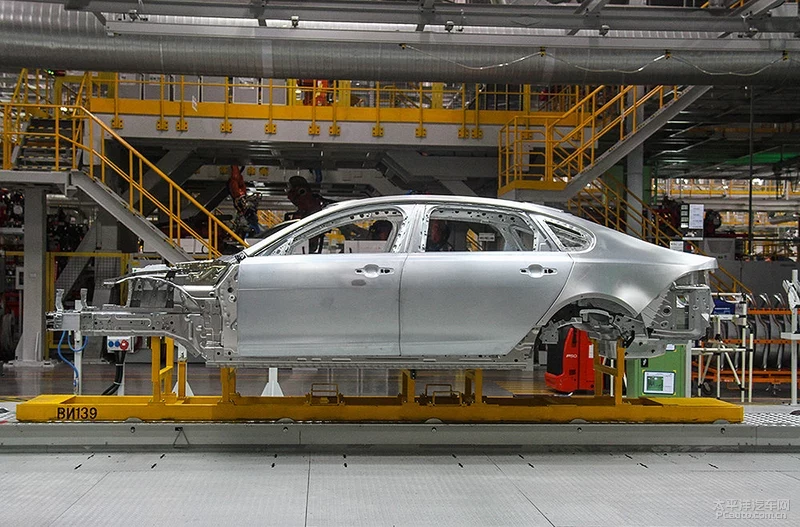

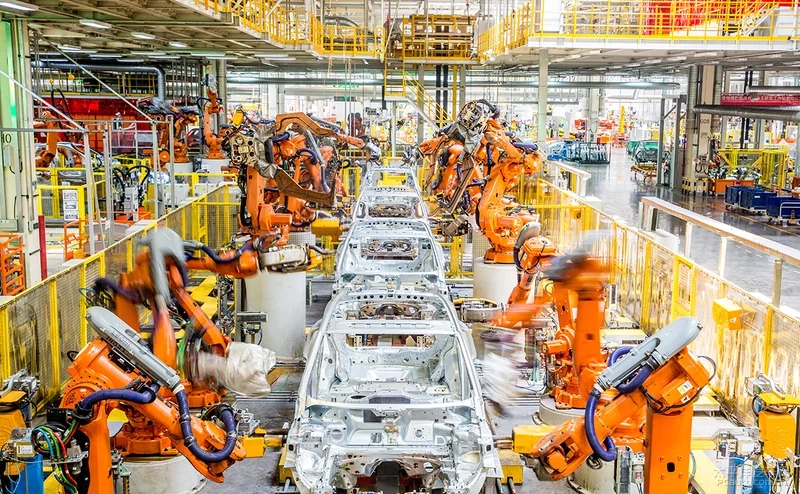

  国内首家专制全铝车身车间,拥有全球先进的铆接胶合技术和设备,自动化率高达100%。其中,焊装车间拥有307台“瑞典ABB”自动化机器人,平均120秒焊装完成一台车,可同时实现三种不同车型的共线生产(柔性生产)。

极光绽放之处 捷豹路虎常熟工厂参观记事

极光绽放之处 捷豹路虎常熟工厂参观记事

  除点焊外,焊装车间还采用自冲铆接(自冲铆接机器人数量为251套)、激光钎焊等多项先进车身连接技术,平均120秒生产一台车,通过多种连接工艺保证车身强度,同时实现车身轻量化。

极光绽放之处 捷豹路虎常熟工厂参观记事

  在检测方面,奇瑞捷豹路虎常熟工厂引入了以下新技术:

  1、Calipri非接触间隙面差测量

  100%在线测量,可完整精确地测量任何缝隙轮廓和物体轮廓,并可根据需要分析利用所有相关的质量尺寸数据。可视化屏幕显示当前测量结果,通过颜色区分公差范围,测量精度达到0.05mm,每个测点的总测量时间小于5秒。

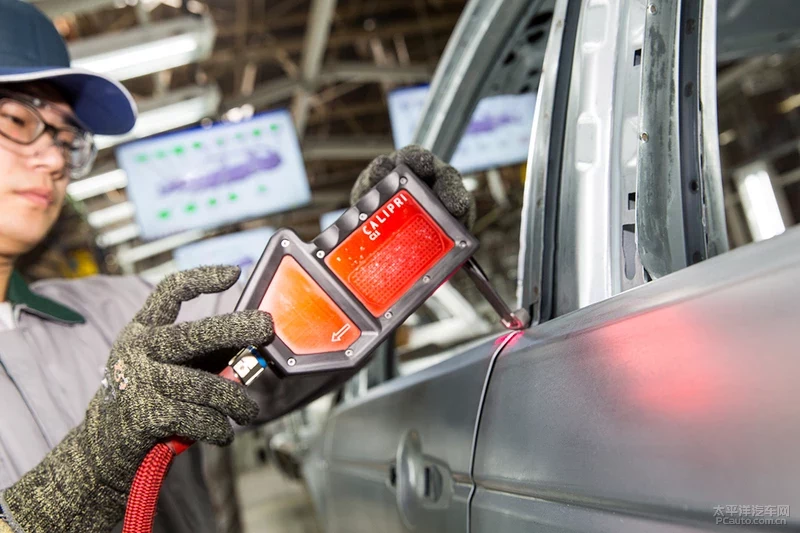

极光绽放之处 捷豹路虎常熟工厂参观记事 Calipri非接触间隙面差测量

  2、超声波点焊检测(无损)

  通过超声波特性对焊点结构强度进行分析,从而判断焊接熔合情况。在焊装车间每天会对每个车型的1台白车身进行抽检,并对4000多个焊点进行100%排查检测。

  3、GOM自动蓝光扫描

  利用立体相机拍照测量原理对被测物体表面进行全型面扫描,以获取完整数据点的高精度测量设备,测量精度小于0.05mm,主要用于四门两盖等钣金覆盖件的测量。

极光绽放之处 捷豹路虎常熟工厂参观记事

涂装车间

  奇瑞捷豹路虎常熟工厂拥有国内首条专用双色车顶涂装线,能完成12种车身颜色及5种车顶颜色高端定制。

  工厂采用全球最先进的干式喷漆系统,实现高达95%的空气可循环利用,节省60%的能源,同时采用水性环保涂料。

极光绽放之处 捷豹路虎常熟工厂参观记事

  工厂还采用了先进的RO-DIP前处理和电泳工艺, 该系统可使车身360°旋转,提升清洁度,使含氮磷废水排放接近零。

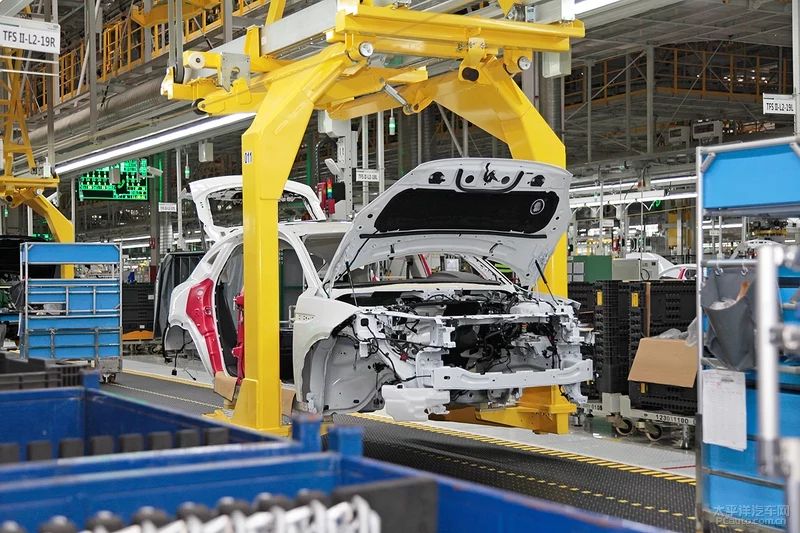

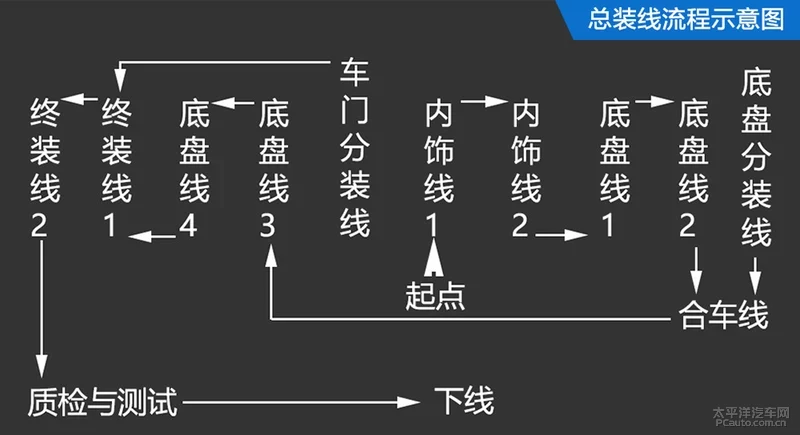

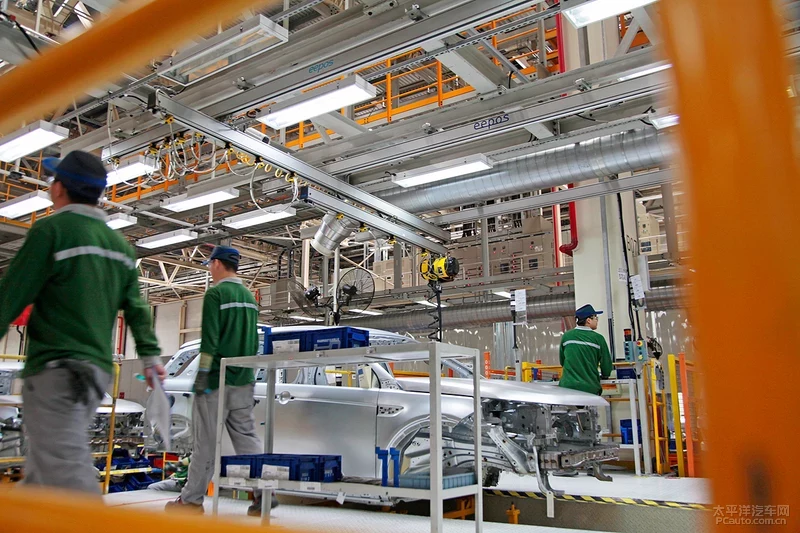

总装车间

  奇瑞捷豹路虎常熟工厂在合装过程中采用的滑柱动态移动及定位技术为国内首创,领先于国内同行业竞争对手。通过ANDON系统、VCATS电子模块系统、以及无线射频车辆追溯技术,严格监控确保产品品质。

极光绽放之处 捷豹路虎常熟工厂参观记事

极光绽放之处 捷豹路虎常熟工厂参观记事

  此外,总装车间还加入了一下新技术:

  1、电池模块AGV自动运输合装设备

  为满足全新一代路虎揽胜极光所搭载的48V MHEV轻度混合动力系统的电池模块装配,总装二车间新增该设备,该设备由三部分组成:自动送钉设备、伺服拧紧电枪系统、AGV 自动运输合装小车。

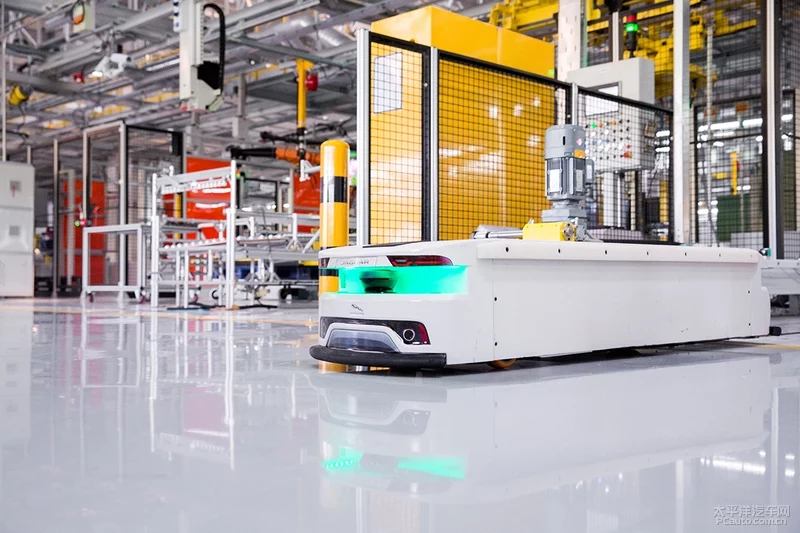

极光绽放之处 捷豹路虎常熟工厂参观记事 激光AGV物料运输车

  2、门胶条自动镶嵌

  自动完成门胶条的自动镶嵌,镶嵌精度达到0.5mm,保证了精度和装配质量,大大提升了自动化率的同时还实现了柔性化生产,支持多款车门的胶条镶嵌,实现完美的密封,且不需卡扣和孔洞,也不会有脏物进入门和密封条。

  3、底盘合装

  采用目前国际最先进的整体合装模式,底盘与车身全自动合装;合装时静态装配,减少线束连接点;合装过程中采用滑柱动态移动及定位技术为国内首创。

  4、Master Sample 封样车

  选取一台车对其外观质量指标进行全面检测,并以此车作为标准对所有产品的外观质量进行统一化对比和管控,前车在全面检查达标以后作为封样车来与后面车身质量的管控提供参照进,保证整车外观质量的高标准和一致性。封样车的管理模式属于行业首创,针对产品车身的全部外观质量点逐一实施精密检测和评价,除了严苛的工程标准,同时将客户主观质量感受作为评价标准的一部分,以保证产品无论从客观还是主观上都为客户带来更完美的体验。

极光绽放之处 捷豹路虎常熟工厂参观记事

  5、VCATS 汽车电检系统升级

  针对新极光所搭载的“黑科技”和全新升级的智能体验(如:路虎全球首创的360°全地形透视技术、全新升级的座椅记忆功能等),奇瑞捷豹路虎升级了整车VCATS电检系统,该系统升级

  后将有效覆盖所有的电器功能检测项目,从电器电路检查到实车操控检验。

  6、总装车间天窗在线测量

  全自动天窗安装设备由两部分组成,首先3D 视觉定位机器人会对车身进行高精度扫描,并且将定位数据传输给他的伙伴,也就是全自动天窗安装机器人,它会根据收到的车身定位数据将抓取的天窗总成准确无误地安装在车身上,全程100%自动化,用时不超过3分钟,100%的自动化实现了精准装配。

极光绽放之处 捷豹路虎常熟工厂参观记事 全自动天窗安装设备

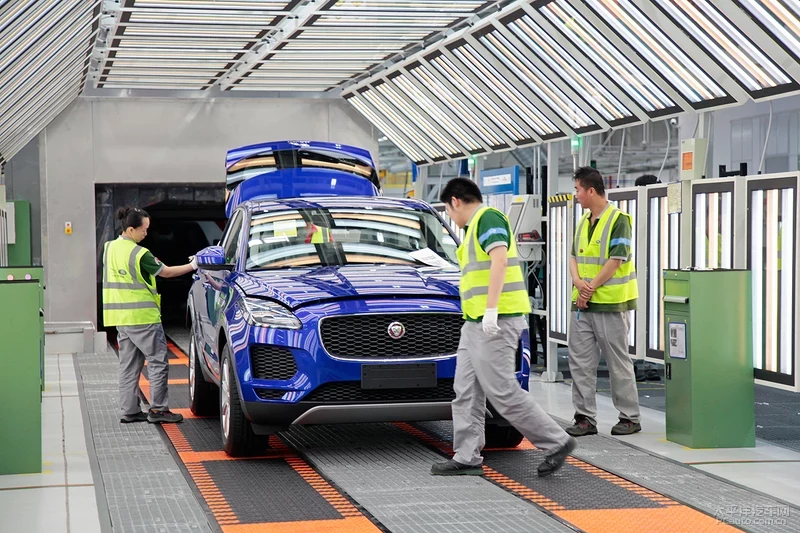

  完成一系列的总装和测试工序之后,新车就进入这个“时光隧道”,在LED强光下显示所有外部瑕疵,整备完成之后才能最终下线。

极光绽放之处 捷豹路虎常熟工厂参观记事

质量中心

  奇瑞捷豹路虎常熟工厂还设有质量中心,整体占地面积4,320m²,中心拥有2台整车坐标测量机、全天候环境仓、振动台、静态淋雨测试、整车气密性测试等设备。

极光绽放之处 捷豹路虎常熟工厂参观记事

  1、坐标测量机

  精密的数据采集系统,对复杂形状表面轮廓尺寸进行测量。

极光绽放之处 捷豹路虎常熟工厂参观记事 三坐标仪

  2、淋雨测试

  20分钟的静态淋雨测试,以确认检查水的渗入情况。每天抽取产量的2%进行抽检。该淋雨设备水泵安装在室体外侧,水泵采用变频控制。循环主管路上装有压力传感器,可以自动调节变频器大小,达到喷嘴压力的稳定性。

  对比英国总部的设备,这一套集合了喷淋、吹干和检查三大功能,集成化更高。

极光绽放之处 捷豹路虎常熟工厂参观记事 淋雨测试,高于暴雨级别,持续20分钟。

  3、四柱振动台 & 环境仓

  通过零下30℃到80℃的环境测试和振动程序(0.01Hz-100Hz),模拟严酷的环境与道路状况,并测评来自车辆本身的异响。对比英国本土的设备,这台设备将振动台和环境仓合成,能同时实现振动与高低温综合测试。

  本四立柱试验机是一套通过Pulsar软件程序控制、由液压驱动,包括冷却系统、报警系统、台架自动调节系统、路谱数采仪等设备单元。

极光绽放之处 捷豹路虎常熟工厂参观记事 四柱振动台 & 环境仓

  4、高精度投影仪

  能高效地对工件进行直接测量和比较测量,例如冲压件、齿轮、螺纹等等。

极光绽放之处 捷豹路虎常熟工厂参观记事 高精度投影仪

  5、粗糙轮廓一体机

  一次测量,实现粗糙度、波纹度、轮廓分析。

极光绽放之处 捷豹路虎常熟工厂参观记事 粗糙轮廓一体机

  6、恒温恒湿箱

  在零下40℃-150℃,0-98RH%湿度的极端环境下,验证零部件是否能正常工作。

极光绽放之处 捷豹路虎常熟工厂参观记事 恒温恒湿箱

  7、盐雾试验箱

  主要利用盐雾试验设备所创造的人工模拟盐雾环境条件,考核产品或金属材料耐腐蚀性能。

极光绽放之处 捷豹路虎常熟工厂参观记事 盐雾试验箱

发动机工厂

  奇瑞捷豹路虎全新发动机工厂占地5.1万平方米,初始产能达13万台/年。全新发动机工厂拥有高度灵活的柔性化生产线,机械加工自动化率高达100%,缸体、缸盖曲轴大发动机核心部件均实现厂内自制。

解读新一代揽胜极光:外修颜值 内炼科技

  发动机工厂的机加车间共有30台高精度数控加工中心,其中包括25台5轴加工中心。而对于发动机这种差之毫厘,谬以千里的高精密产品来说,对机加工刀具的加工精度要求甚高。

极光绽放之处 捷豹路虎常熟工厂参观记事

  新一代极光标配48V电气系统,位于发动机输出轴另一端的BSG电机拥有11kW功率,与英杰力2.0T组合成轻混动力,不过48V BSG电机并不能直接驱动车轮。

解读新一代揽胜极光:外修颜值 内炼科技

  这款48V轻混系统是路虎家族的首款48V之作,除了能让汽油机启动瞬间更加平顺之外,还能在日常行车制动时进行动能回收(电机反转),17km/h速度下的制动还能触发发动机关闭程序,BSG电机此时负责剩下的滑行储能任务。 得益于该系统,2.0T汽油版车型的综合油耗可以低至7.1L/100km,连北极熊都想给你点个赞。

解读新一代揽胜极光:外修颜值 内炼科技

  如果你想拥有一台更纯粹的混合动力车,路虎会在一年后为您带来插电式混合动力版本(1.5T + 48V + P4电机)的第二代揽胜极光,现在筹钱还来得及。如果想要更入门的车型,1.5T三缸汽油版将是答案。

解读新一代揽胜极光:外修颜值 内炼科技

  第二代揽胜极光全系匹配ZF 9AT自动变速箱,四驱版本车型装备了路虎Terrain Response™第二代智能全地形反馈适应系统,拥有“6地形+1自动”模式,包括普通驾驶模式、草地/砂砾/雪地模式、泥沼/车辙模式、沙地模式、动态模式、节能模式以及自动模式。

新一代极光的新工艺

  全新PTA平台让制造工艺更精密,全新一代路虎揽胜极光整车覆盖件之间的缝隙缩小42%,风阻和风噪降低10%,车身零件(99.9%)均为全新设计,精工品质可见一斑。

解读新一代揽胜极光:外修颜值 内炼科技

  与此同时,得益于巧妙地融合了铝、镁合金、复合材料等多种材质,并大量使用高强度钢,新车的车身强度与前代车型相比增强13%。

解读新一代揽胜极光:外修颜值 内炼科技

  基于这样的设计,全新一代路虎揽胜极光在2019年度NCAP欧盟新车安全测试中获得了最高的五星评级,其乘员保护测试分数高达94分,充分证明了新车在工程设计方面的显著进步。

奇瑞捷豹路虎简介

  奇瑞捷豹路虎汽车有限公司成立于2012年11月,由奇瑞汽车股份有限公司和捷豹路虎汽车共同出资组建,合资双方股比为50:50。

极光绽放之处 捷豹路虎常熟工厂参观记事

  捷豹路虎国产化时间轴:

2012年11月 奇瑞捷豹路虎生产基地于江苏省常熟市奠基。
2013年11月 厂房主体建筑封顶,进入设备安装阶段。
2014年05月 奇瑞捷豹路虎与捷豹路虎中国成立联合市场销售与服务机构。
2014年10月 常熟工厂一期建成投产,产能13万台/年,首台奇瑞路虎揽胜极光下线。
2015年02月 奇瑞路虎揽胜极光(第1款)正式上市。
2015年10月 奇瑞路虎发现神行(第2款)正式上市。
2016年08月 奇瑞捷豹XFL(第3款)正式上市。
2017年12月 奇瑞捷豹XEL(第4款)正式上市。
2018年06月 常熟工厂二期建成投产,产能7万台/年。
2018年06月  奇瑞捷豹E-Pace(第5款)正式上市,“三年五款车”的承诺如期兑现。
2019年07月 奇瑞路虎新一代揽胜极光正式上市。

极光绽放之处 捷豹路虎常熟工厂参观记事

  奇瑞捷豹路虎已推出五款车型(新一代极光目前替代现售极光),未来还将生产并销售更多捷豹、路虎品牌的车型,以及为中国市场量身定制的合资自主品牌车型。

极光绽放之处 捷豹路虎常熟工厂参观记事

  中国目前仍然是捷豹路虎的最大单一市场,捷豹路虎的成绩虽然不比豪华品牌第二梯队的凯迪拉克/沃尔沃/雷克萨斯中的任何一个差,但要跟上第一梯队的奥迪/宝马/奔驰,可谓长路漫漫。逆袭之路,除了强大的品牌号召力,另一项强悍武器便是融汇高精尖技术的智能化工厂,如我们身处的这一座。
